Scour damage to spillway channel following storms and resulting reservoir impoundments

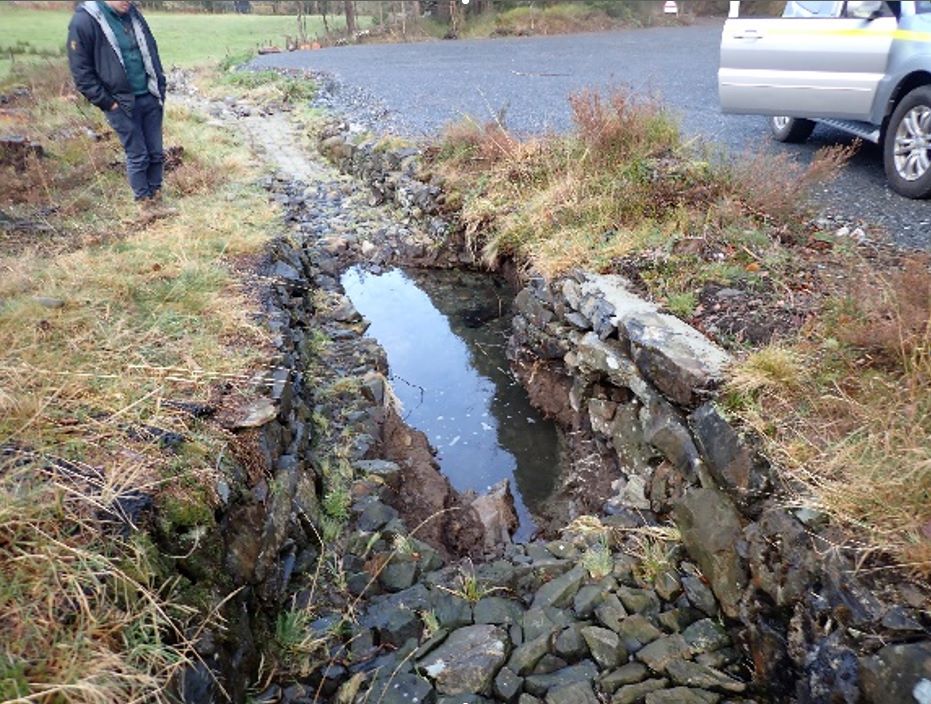

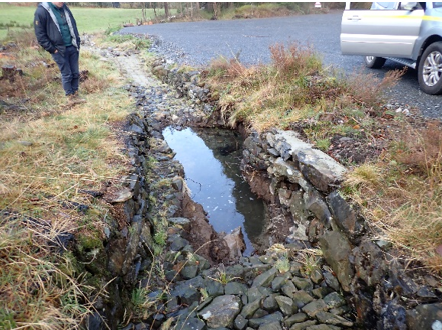

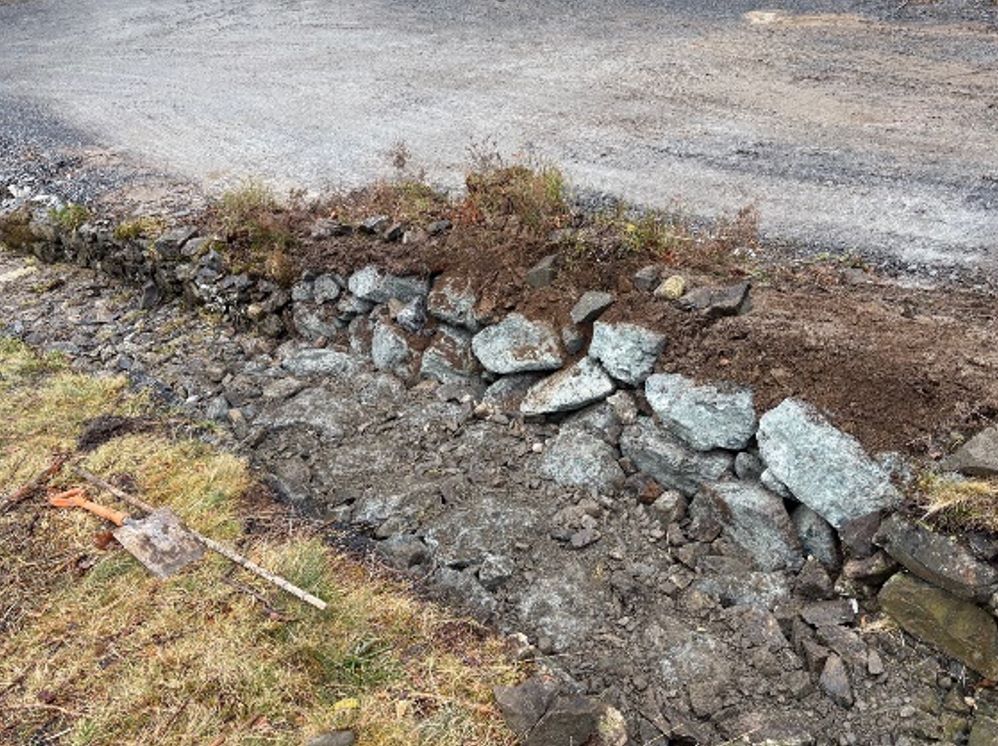

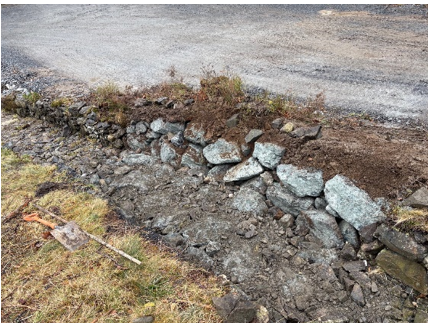

Following routine surveillance, the Supervising Engineer was alerted of scour dam to the old narrow masonry spillway channel following storms in early January 2025 and resulting in reservoir impoundments. The hole in the spillway started at around 4pm from the upstream entrance of the spillway, which was approximately 4.5m in length / 1.5m in width and around 1m deep. SE attended site and initiated telephone discussions with the QCE. Remedial works were agreed on later that day, including MIOS improvement works to replace the existing spillway.

Old narrow and inadequate masonry spillway channel deteriorating following storm / flood events, leading to scour damage. Effectiveness of permanent measures :- the new spillway facilities and channel were successfully tested during a heavy rainfall event (albeit at a very low water level compared to the safety check flood level) in September 2025, with a water depth of 140mm observed flowing through the new main spillway structure and channel.

None - MIOS improvement works to replace the old spillway structure and channel were already programmed to be carried out in Spring / Summer 2025 (ahead of the MIOS deadline), to take advantage of more favourable weather conditions for the construction works).

N/A with regards to instrumentation. The routine and reactive surveillance visits to the site proved to be very effective in detecting the issue and promptly alerting the SE and Undertaker.

N/A

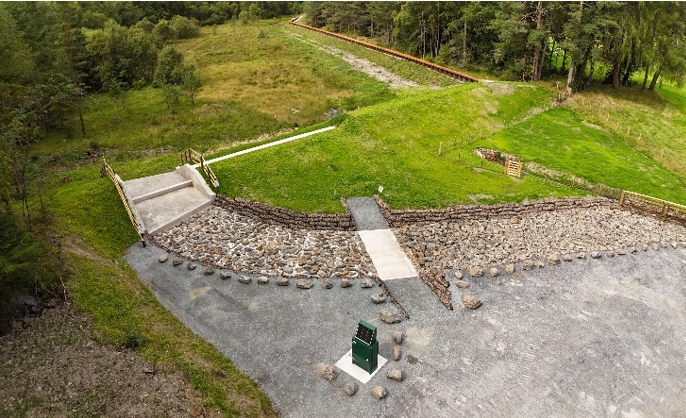

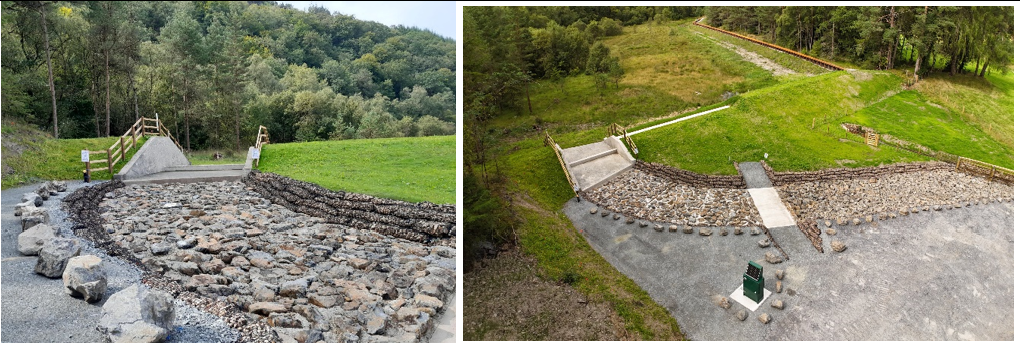

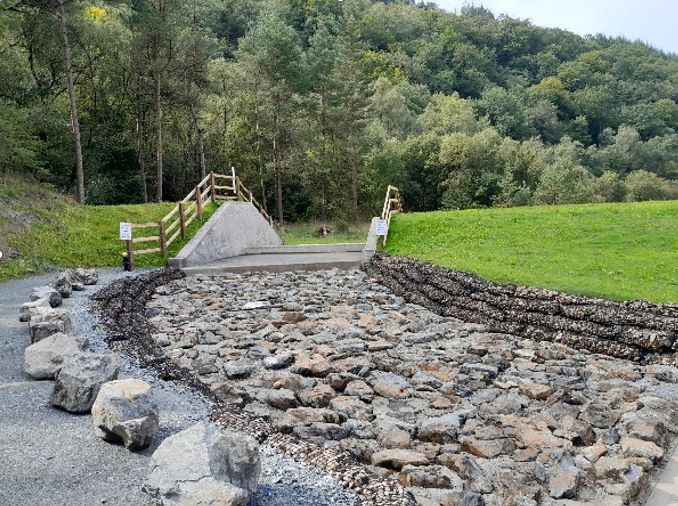

None following incident :- the new main spillway structure and channel, including the new auxiliary spillway facility, which were built in Summer 2025, have been designed to reservoir category B standards in terms of capacity and construction material (i.e. design flood 1 in 1000 year and safety check flood 1 in 10,000 year), and subsequently signed off and certified by the QCE – the new spillway facilities are therefore a vast improvement in terms of capacity and robustness. The reservoir freeboard was also improved during the Summer 2025 works.
